Подключенип МАКО2 к Тайген

Итак, Коллеги решил выложить инфу чтобы не путались...

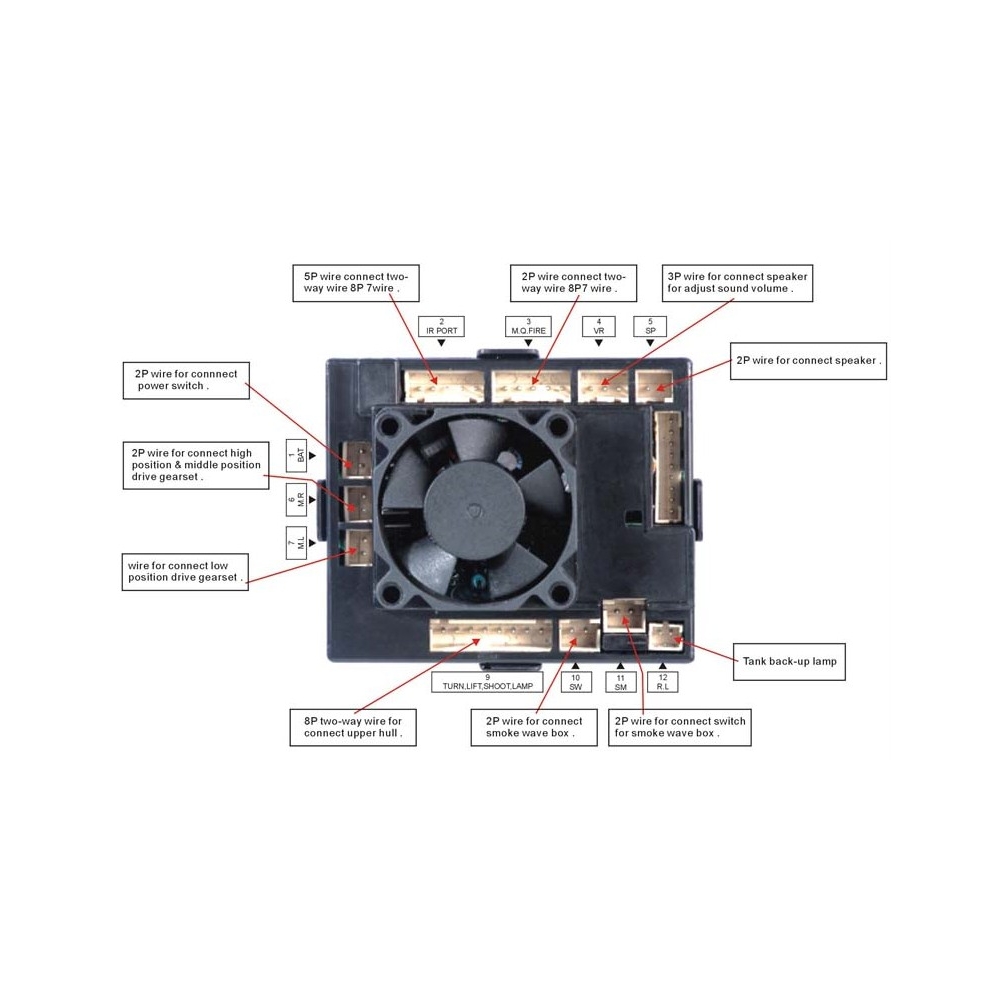

1. Схема платы управления Тайген

http://www.rctank.de/bilder/produkte...abelung_b2.jpg

2. Подключение идентично подключению к плате RX-18

http://www.d-i-m.su/forum/attachment...9&d=1423554976

3. Если вы не уверены, что изначально были настройки Тайген, то кнопка 9 отвечает за перенастройку...

Цитата:

---

Сообщение от teacher

9 попаданий, согласно протоколу Тамийя
Согласно этой таблице настроек можно программировать через ИК пульт SONYначиная с модели 839

MAKO BATTLE MODES

To ascertain the state and operating mode of your MAKO you must be able to view a connected external LED. On power up your MAKO will flash the Indicator LED a number of times corresponding to the version of firmware running on the micro controller. Full details of the firmware version are also transmitted by REMORA and can be viewed on the command station. After showing the firmware status the LED will stay lit for a period of 5 seconds. During this period the MAKO can be programmed using a standard SONY TV remote. By pressing the buttons on your remote the following battle modes are activated.

1: Light Battle Tank – 3 lives, 3 second reload period, 40 shell magazine capacity, 10 sec repair time
2: Medium Battle Tank – 5 lives, 5 second reload period, 60 shell magazine capacity, 14 sec repair time
3: Heavy Battle Tank – 9 lives, 9 second reload period, 80 shell magazine capacity, 18 sec repair time
4: Light Bergepanzer – 3 lives, 6 second reload period, 80 repair capacity, 10 sec repair time
5: Medium Bergepanzer – 3 lives, 10 second reload period, 80 repair capacity, 14 sec repair time
6: Heavy Bergepanzer – 3 lives, 10 second reload period, 80 repair capacity, 18 sec repair time
7: Autoberg: Automatic Bergepanzer mode.
8: MAUS Mode: Heavy tank setting firing the Tamiya 2 shot kill code.
9: Heng Long/Taigen MFU selection and optimisation
0: Display Diagnostics – Displays current MAKO setting on the Diagnostic LCD (sold separately)
MENU: Assign Battle Unit Identification Number

Скорее всего у тебя настройки в режиме 9.

---

Сегодня-завтра выложу фотки, что и как...

И вот еще к обладателям Тайгена и МАКО2...

На схеме:

http://rctanksaustralia.com/guides/i..._V8_LABELS.jpg

номер 2 - Flash/LED - это подключение вспышки.

У вас она подключена? Фактически штатную вспышку нужно отключать (см. http://www.d-i-m.su/forum/showthread.php?t=4191&page=16 с 16-й страницы) и подключать ХЛ-скую именно в это гнездо.

Сталкивались с этим?

Для понижения мощности и отсечек - под Тайген нужна - http://www.d-i-m.su/forum/showthread.php?t=4191&page=9

Как и говорил в http://www.d-i-m.su/forum/showthread...2956#post72956 при подключении к Тайгену - есть нюанс.

На схеме он обозначен черной стрелочкой...

Цитата:

---

Сообщение от HAL

http://www.d-i-m.su/forum/attachment...9&d=1423554976

..

---

Между CN9 и CN3 нужно ставить реле для того, чтобы производить выстрел левым стиком... Пока еще не делал, как сделаю выложу фотки и видео...

Plug-n-play?:D

Цитата:

---

Между CN9 и CN3 нужно ставить реле для того, чтобы производить выстрел левым стиком... Пока еще не делал, как сделаю выложу фотки и видео...

---

Алексей, про какое реле ты говоришь? У меня подключено без всяких реле, и левый стих и кнопка "К" работают. Зачем реле?

Цитата:

---

Сообщение от deny

Алексей, про какое реле ты говоришь? У меня подключено без всяких реле, и левый стих и кнопка "К" работают. Зачем реле?

---

Я же про Тайген говорю, а не про ХЛ...

На пульте Тайген кнопки "К" нет...

Вопрос в Рапториусу - как ты подключал к Тайгену, чтобы "стурлять"?

Сам все видел как мы с Димасом возились. И согласен с Механиком, что без чего либо (???) стрельба невозможна. Без некоего прерывателя замыкающего контакты в CN3 (черная стрелочка) ИК выстрела нет.

С ХЛ - все по другому.

Цитата:

---

Сообщение от Andreyka

Plug-n-play?:D

---

Но-но, не злорадствуй... С ХЛ то - "plug-n-play"...
Людям нужно объяснить что и как...

Цитата:

---

Сообщение от HAL

Я же про Тайген говорю, а не про ХЛ...

На пульте Тайген кнопки "К" нет...

Вопрос в Рапториусу - как ты подключал к Тайгену, чтобы "стурлять"?

Сам все видел как мы с Димасом возились. И согласен с Механиком, что без чего либо (???) стрельба невозможна. Без некоего прерывателя замыкающего контакты в CN3 (черная стрелочка) ИК выстрела нет.

С ХЛ - все по другому.

---

Алексей, у меня мако стоит и на рх18 и на тайген. Никакого реле нет. Вопрос только в том, что если у тебя (вас) стоят сервы? На обычном откате все работает прекрасно! Левый стИК!

Deny ! Правильно ! Если стоит серва на откат то она двигает ствол и при полном откате ствол нажимает (замыкает два контактика штатных ) на пластинчатый выключатель , так же как и штатные пневмопушки и откаты. При его замыкании и происходит выстрел на РХ-18 и поступает сигнал выстрела в МАКО ! Если отката нет и нет этого маленького выключателя , то как тогда происходит выстрел , не путайте людей а поясняйте как у вас стоит !!!!!!!
