Stug 40 G (April, 1945)

Доброго времени суток, Друзья!
Вот решил занести сюда ход постройки своего STUG 40 G, который был представлен в рубрике "Мой танк"
За прототип взята финальная версия Stug III, а именно Stug 40 G с маятниковыми противокумулятивными экранами: Вложение 24408
Совсем убитым делать не стал - такая была задумка!
Внутри модели установил правильные низкие редуктора, Кларк ТК22, Управление с пульта FlySky.
Все кнопки включения и выключения функций, а так же разъем зарядки аккумулятора выведены под открывающиеся люки расположенные сразу за рубкой. У данной модели реализован действующий спаренный пулемет.
Были куплены: Верхушка Stug III (ХенгЛонг) и все необходимое для постройки...
Начало работ: установлены усиленные торсионы за место стоковых, орудийная маска, прорезаны люки надмоторной плиты, сделан рабочим глушитель и выточен, а затем собран и установлен буксирный механизм
Вложение 24409Вложение 24410Вложение 30346Вложение 24412Вложение 24413Вложение 24414Вложение 24415Вложение 24416Вложение 24417

Продолжаю:
СОБРАН И УСТАНОВЛЕН ТАК НАЗЫВАЕМЫЙ "БАЛКОН":
ОСНОВНАЯ ПОЛОСКА "БАЛКОНА" И СТОЕЧКИ (СЕМЬ ШТУК) ПО ШИРИНЕ 3.5 ММ.
ДАЛЕЕ: ДЛИНА ПОЛОСКИ ДЛЯ БАЛКОНА 30 СМ, ТОЛЩИНА - ЧТОБЫ КОНСТРУКЦИЯ БЫЛА ПО КРЕПЧЕ - 1 ММ - И ПО МАСШТАБУ САМОЕ ТО. ВЫСОТА СТОЕЧЕК ДЛЯ БАЛКОНА 31 ММ (ВСЕ СЕМЬ - ОДИНАКОВЫЕ)
ЗАТЕМ НА ЭТОЙ ПОЛОСКЕ В 30 СМ ОТМЕТИЛ РАССТОЯНИЯ В 4.5 СМ, 5 СМ, 12 СМ, 5 СМ И 4.5 СМ
СОГНУЛ ПОД УГЛОМ В 90 ГРАДУСОВ ТАМ ГДЕ С ОДНОГО КОНЦА 9.5 см И С ДРУГОГО, ГДЕ ТОЖЕ 9.5 см.
ПОЛУЧАЕТСЯ 9.5 СМ - 12 СМ - 9.5 СМ
ПРИЛОЖИЛ ТУ ЧАСТЬ, ГДЕ 12 СМ К КОРМЕ (ОНИ РАВНЫ)
БЛИЖНИЕ К 12-И СМ С ПРАВА И СЛЕВА 5 СМ ЛЕЖАТ ПО НАКЛОНУ НАДМОТОРНОЙ ПЛИТЫ ПО КРАЯМ, ОСТАВШИЕСЯ 4.5 СМ ЧУТЬ ПОДОГНУЛ К НАДМОТОРНОЙ ПЛИТЕ - ОСНОВА БАЛКОНА ГОТОВА
У СТОЕК ОТМЕРИЛ 5 ММ, ОТМЕТИЛ И ПРОСВЕРЛИЛ ПО ДВА ОТВЕРСТИЯ ПОД КРЕПЕЖ ПО ДИАГОНАЛИ ЭТОГО ПОЛУЧИВШЕГОСЯ ПРЯМОУГОЛЬНИЧКА, ЗАТЕМ ПО ОТМЕЧЕННЫМ 5 ММ ПОДОГНУЛ НА 90 ГРАДУСОВ (ТАКИХ СТОЕЧЕК 4 ШТУКИ) И ОСТАВШИЕСЯ ТРИ ШТУКИ ПОДОГНУЛ ПРИБЛИЗИТЕЛЬНО НА 135 ГРАДУСОВ.
ПРИ УСТАНОВКЕ : ТРИ СТОЕЧКИ КРЕПЕЖОМ ВО ВНЕШНЮЮ СТОРОНУ И ЧЕТЫРЕ (ДВЕ ПРАВЫЕ И ДВЕ ЛЕВЫЕ) КРЕПЕЖОМ ВО ВНУТРЕННЮЮ СТОРОНУ ИМЕЮТ ПОДЛОЖКУ ИЗ ТАКОГО ЖЕ МАТЕРИАЛА, РАВНУЮ ТОЙ ЧАСТИ СТОЕЧЕК, КОТОРЫЕ ПРИЛЕГАЮТ К КОРПУСУ... ВООБЩЕМ СДЕЛАЛ КАК В ОРИГИНАЛЕ НА ФОТО:
Вложение 24445Вложение 24446Вложение 24447
ЗАПАСНЫЕ КАТКИ УБРАЛ С КОЖУХОВ ЛЮКОВ НАДМОТОРНОЙ ПЛИТЫ И ПЕРЕНЕС НА "БАЛКОН" СПРАВА И СЛЕВА.
ПОСЛЕ СБОРКИ БАЛКОНА ПО КАПЕЛЮШКЕ КЛЕЯ НА НОЖКУ КАЖДОЙ СТОЕЧКИ, ЗАТЕМ СКВОЗЬ ПРОСВЕРЛЕННЫЕ ДЫРОЧКИ В СТОЕЧКАХ ПРОСВЕРЛИЛ КРАЯ НАДМОТОРНОЙ ПЛИТЫ И НАКЛОННУЮ ПЛИТУ КОРМЫ (Я КРЕПИЛ НА ФИНИШНЫЕ ОМЕДНЕННЫЕ ГВОЗДОЧКИ- ОНИ ПО МАСШТАБУ ТОЧНО КОПИРУЮТ ТЕ САМЫЕ БОЛТЫ, КОТОРЫМИ ПРИКРУЧИВАЛИ ИЛИ СКРУЧИВАЛИ ЧТО ЛИБО)
ДАЛЕЕ: ТЕ ЭКРАНЫ КОТОРЫЕ Я СДЕЛАЛ НА СВОЕМ STUG 40 G ОТНОСЯТСЯ К ФИНАЛЬНОМУ ВАРИАНТУ. ПО ДВА НА СТОРОНУ И МАЯТНИКОВОГО ТИПА ПО ЧЕТЫРЕ НА КОРПУС - ЭТО КАК РАЗ ТОТ САМЫЙ 45 ГОД
РАЗМЕРЫ РУБОЧНЫХ ЛИСТОВ (ЧЕТЫРЕ ШТУКИ) 60 ММ Х 32 ММ И ТОЛЩИНА 0.5 ММ - 0.7 ММ . РАЗМЕР ШЕСТИ ПОЛОСОК НА КОТОРЫЕ КРЕПЯТСЯ ЭКРАНЫ: 61 ММ Х 3.5 ММ ТОЛЩИНА 0.5 ММ. СОГНУЛ ТАК: 13 ММ- 36 ММ- 12 ММ
ЭКРАНЫ КОРПУСА ТАКОЙ ЖЕ ТОЛЩИНЫ. ТРУБЫ НА КОТОРЫХ ВИСЯТ ЭКРАНЫ КОРПУСА СЫМИТИРОВАЛ ИЗ МЕТАЛЛИЧЕСКИХ СТЕРЖНЕЙ ДЛЯ ШАРИКОВЫХ РУЧЕК (8 РУБЛЕЙ ШТУКА), ВЕРНЕЕ ТРУБОЧЕК ВЗЯТЫХ ОТ ЭТИХ СТЕРЖНЕЙ, А ТАК ЖЕ СОБРАН И УСТАНОВЛЕН ТАКОЙ НЕОБХОДИМЫЙ ДЕВАЙС, КАК УПОР СТВОЛА ПО ПОХОДНОМУ.
НЕ СТАЛ ИЗОБРЕТАТЬ ВСЕРАЗЛИЧНЫЕ ГОФРЫ ДЛЯ СОКРЫТИЯ ВНУТРЯНКИ, ВЕРНЕЕ СОСТЫКОВКИ ОРУДИЙНОЙ МАСКИ К РУБКЕ И ИЗГОТОВИЛ СВОЕОБРАЗНЫЙ ДОЖДЕВИЧОК, ЗАКРЫВАЮЩИЙ ВСЕ ЭТО ДЕЛО... ВООБЩЕМ КАК ТУТ И БЫЛ!
Вложение 24419Вложение 24420Вложение 24422Вложение 24423Вложение 24425Вложение 24426Вложение 24427

Вложение 24436Вложение 24437Вложение 24438
От установки запасных траков на лобовую броню рубки перед самой покраской отказался, нагромождать не стал - решил, что это уже лишнее...
После всех окончательных доводок и доделок модель отправилась в покраску.
Покрашенную и собранную модель (дабы не повторятся и не выкладывать вновь) можно посмотреть в рубрике "Мой танк" тут:
www.d-i-m.su/forum/showthread.php?t=4116

Андрей, всё супер! А если не секрет верхний дистанционный пулемёт где покупали или самодел?

Чудесный набор дистанционного пулика заказывался тут: http://www.panzerparts.com/product_i...rung-1-16.html (не реклама!!!)
При окончательной сборке и установке решил отказаться от ихнего корявого по детализации пулика MG34 и и установил MG42 суперского качества, подаренный мне одним замечательным комрадом.

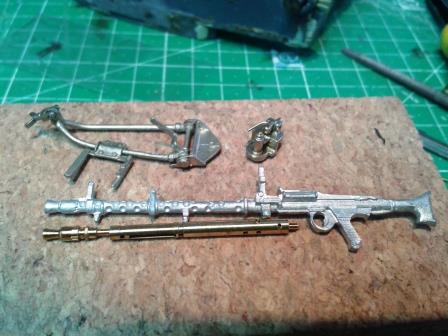

Но сам MG42 был без магазина и пришлось "изъять" магазин из ихнего MG34 и "пристегнуть" на более правильный MG42 :
Вложение 24472Вложение 24471Вложение 24470Вложение 24469
Вообщем вот такой модернизированный MG42 получился!

дико извиняюсь, но почему вы этот пулик называете дистанционным? Обыкновенный станковый пулемет. Дистанционный управляется дистанционно, без прямого управления человеком. Или у немцев тогда уже такие были?:)

Пулемет был доделан. Приклад обрел правильную форму, а так же аккуратно срезана с остатков MG34 так называемая верхняя крышка короба и установлена на MG42 для более лучшей детализации.
Теперь уж точно получился и выглядит со стороны так как те, которые устанавливались на станок дистанционного пулемета в финальных версиях.

Вложение 24487Вложение 24488Вложение 24489


На этом тюнинг дистанционного пулемета да и самой САУ закончен.

Цитата:

---

Сообщение от zh2011

дико извиняюсь, но почему вы этот пулик называете дистанционным? Обыкновенный станковый пулемет. Дистанционный управляется дистанционно, без прямого управления человеком. Или у немцев тогда уже такие были?:)

---

+1

Коллеги, поясните... может я чего-то не понимаю?

а ты не знал? на штуги и прочие в 44 году начали ставить спуск пулемета тросиком из танка, были и и электро-спусковые механизмы! поворот по курсу в ручную был сделан - странно, что такой продвинутый в танко теме человек этого не знал

Цитата:

---

Сообщение от Александр_МАМИ

а ты не знал? на штуги и прочие в 44 году начали ставить спуск пулемета тросиком из танка, были и и электро-спусковые механизмы! поворот по курсу в ручную был сделан - странно, что такой продвинутый в танко теме человек этого не знал

---

Дружище, спасибо за инфу,
даже не боюсь в этом признаться (вермахт не мой конек)... Не знал. Поистине интересная деталь.

Пулемёт - хорош! Единственное, не уверен что крышка ствольной коробки 34-ки идентична 42-му... но врать не буду. Очертания приклада должны быть более округлые, но это мелочь.

У меня где то было несколько приближенных фоток дистанционного пулемета- найду, обязательно вставлю в этот пост.

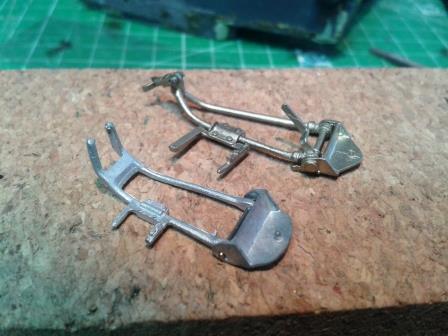

По конструкции в станке между защитных щитков спереди Вложение 24490 установлен еще и однотрубчатый перископ для обзора простреливаемого направления! Вот такая интересная конструкция!
Устанавливались действительно с конца 44 года на поздние и в 45 году на финальные модификации STUG 40 G, STUH 42 G, STUG IV, JAGDPANZER IV L70 V и HETZER.

Имеются некоторые отличия в верхней крышке коробки у MG34 и MG42
Вложение 24491Вложение 24492

Было до вмешательства: Вложение 24552 и стало после додделки: Вложение 24553
Но я думаю что это не столь существенно для нашего масштаба, тем более что был в этом случае выбор: либо оставлять так как есть, либо самому чего то надстраивать, либо срезать верхушку от MG34 и приростить к MG42... Я выбрал третий вариант...

Доброго времени суток всем! Как и обещал, выкладываю фотографии самого станка дистанционного пулемета, установленного на САУ Хетцер, представленного в экспозиции Абердинского музея.
Вложение 24517Вложение 24518Вложение 24519Вложение 24520Вложение 24521Вложение 24522Вложение 24523Вложение 24524Вложение 24525
Повторюсь: Устанавливались действительно с конца 44 года на поздние и в 45 году на финальные модификации STUG 40 G, STUH 42 G, STUG IV, JAGDPANZER IV L70 V и HETZER.

Неплохой MG-34 был у Хашета, если еще ствол Аберовский постаить, то вообще красота...
https://www.rctankwarfare.co.uk/foru...e.php?id=43402http://i.ebayimg.com/images/g/JhkAAO...7/s-l500/r.jpg
только с сошками, или как их там по другому? был косяк, не очень копийно, лучше поменять...
внизу хашет, вверху шумо
https://www.rctankwarfare.co.uk/foru...e.php?id=43404

Да-аа, коллеги, классно, классно - спасибо за инфу...

Механизм для установки MG34 на ком башенку Panzer III M и Panzer IV H и Panzer V (Panther)
Пулик с механизмом от Шумо-Китс самый четкий из литья по MG34 :cool: Во всяком случае четко-ровный и не корявый ;)
Вложение 24537Вложение 24538
Только они раньше к набору прикладывали подсумок для ленты, крепившийся слева, но в последствии минимализировали набор.
Но по теме вроде бы обсуждали готовность модели в целом... ;)
p.s. : Но после заданных вопросов по пулемету и станку отдалились и перешли полностью на пулеметную тему :eek:
p.p.s. : Пулики тоже нужно было когда то обсудить ;)

148 лайков - https://instagram.com/p/2_OLiqB_Os/
