Обзор набора модели Т-26 1932 года от фирмы "АзерИИ"

Добрый день всем!:bye:
Я стараюсь доводить все начатые мною проекты до конца,и хоть этот проект ещё не завершен,но я буду выкладывать здесь весь процесс,если это интересно,если нет, то только обзор деталей набора.Буду рад комментариям,замечаниям, дополнениям и критике(если она конструктивна).;)
Сразу скажу,что изначально мой проект не ставил цели заработать на этом,но была цель сделать модели самых знаковых машин более доступными для всех любителей нашего хобби.Изначально набор был довольно сложным и с большим количеством деталей (более 100 наименований),но в результате бета теста и последующих доработок,многие детали я объединил,тем самым уменьшил количество деталей,время сборки и сложность самого процесса.Первый набор выглядел так.Детали из разных материалов и разных способов обработки.
Материалы:акрил,полистирол,полеуретан,смола,АВС,ла тунь,стальная проволока М2 и фанера. Обработка: лазерная резка и гравировка,литье,печать 3Д,токарные и фрезерные работы.
http://images.vfl.ru/ii/1570167204/b...28067036_m.jpg
http://images.vfl.ru/ii/1570167293/b...28067067_m.jpg

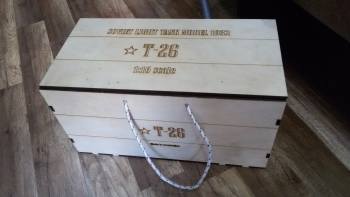

Ящик изготовлен из фанеры толщиной в 6мм. с гравировкой и снабжен ручками для удобства переноски.Размеры позволяют вместить танк с пультом и батареей,а также небольшое количество мелких аксессуаров.
http://images.vfl.ru/ii/1570167950/b...28067226_m.jpg http://images.vfl.ru/ii/1570167951/a...28067227_m.jpg http://images.vfl.ru/ii/1570167951/d...28067228_m.jpg

Корпус модели в наборах первых серий из полистирола толщиной 2,5 мм с лазерной гравировкой расшивки а также мест болтов и заклёпок.Позже набор получил корпус из полистирола разной толщины (1, 1,5 и 2мм.)для большой достоверности ,но не в ущерб прочности конструкции(добавлены шпангоуты).
http://images.vfl.ru/ii/1570168637/8...28067277_m.jpg
http://images.vfl.ru/ii/1570168688/0...28067280_m.jpg
http://images.vfl.ru/ii/1570169042/7...28067352_m.jpg
http://images.vfl.ru/ii/1570169127/e...28067358_m.jpg

Ходовая в первых наборах модели была комбинирована( из акрила,полистирола,3Д печать из АВС и литьё из полеуретана).После бета теста большинство моделей доработано , объединено и упрощенно.
Благодаря заказу,я все полученное потратил на улучшение качества набора и теперь детали ходовой гораздо лучше и не требуют особой обработки.
http://images.vfl.ru/ii/1570172366/5...28067868_m.jpg
http://images.vfl.ru/ii/1570172420/4...28067871_m.jpg
http://images.vfl.ru/ii/1570172506/5...28067877_m.jpg

Так же набор будет комплектоваться фото травлением.Пока травление небольшое,только сетка да лючки,но в дальнейшем хочу добавить шанцевый инструмент ,ящик и держатели полок.

http://images.vfl.ru/ii/1570425121/e...28099170_m.jpg

http://images.vfl.ru/ii/1570425153/3...28099178_m.jpg

http://images.vfl.ru/ii/1570425200/0...28099193_m.jpg

Тоже хорошо!
Отличное добавление...

Литье обычное или под давлением? Очень качество хорошее

Цитата:

---

Сообщение от HAL

Тоже хорошо!
Отличное добавление...

---

Спасибо Алексей! :thx:В начале пришлось немного попотеть,не обошлось без брака конечно. Закончу с травлением,перейду на декали.

Цитата:

---

Сообщение от Mad_Max

Литье обычное или под давлением? Очень качество хорошее

---

Литьё траков под давлением, а вот ходовой обычное, но на профессиональном уровне.(заказ).Под давлением очень дорого выходит,а качество не сильно отличается.
Сейчас работаю над ванной корпуса,хочу сделать её литой.
http://images.vfl.ru/ii/1570450642/e...28105025_m.jpg

Траки я помню, ты привозил, а вот остальное действительно, не отличить от литья под давлением, потому и спросил.

Первая попытка отлива ванны целиком,окончилась неудачей.На форму ушло 3 кг силикона и неделя работы.К сожалению пластик просроченный сильно пузыриться.И даже использование вакуумной камеры не сильно помогло.Конечно было бы лучше,быстрее и качественнее заказать все там же где отливают формы моей ходовой,но к сожалению средств на это уходит много и одному это делать тяжело и долго.
Было бы здорово сделать это в рамках проекта "Народный Партворк" вместе,но идея не получила поддержки и вызвала кучу споров и непонимания.Но всё же "мы не привыкли отступать" и пока я комплектую всего 3 заказа корпусом из 2мм резанного и гравированного лазером пластика.
Будем работать дальше.
http://images.vfl.ru/ii/1571117191/7...28196756_m.jpg
http://images.vfl.ru/ii/1571118396/a...28196828_m.jpg

Ходовая для трёх заказанных наборов уже отлита,осталось зачистить лишнее.
http://images.vfl.ru/ii/1571894502/1...28304459_m.jpg

Последний набор который я подготовил по Т-26 выглядел так как на первом фото,много деталей из различных материалов.Полученные финансы я вложил в улучшение модели.И теперь она будет проще для сборки и намного более качественна.
http://images.vfl.ru/ii/1571897692/c...28304990_m.jpg

Наконец-то, Ильгар... ждал обновлений и новостей...

Цитата:

---

Сообщение от HAL

Наконец-то, Ильгар... ждал обновлений и новостей...

---

Я тоже,много времени ушло на комплектацию трех наборов:rolleyes:Детали к набору идут долго и из разных мест.
Есть хорошие новости!Появилась возможность делать наборы из деталей изготовленных методом литья под давлением,правда стоимость большая но качество будет супер!
Есть ограничения по размерам и придётся все файлы переделывать заново,но оно того стоит!Я думаю над набором Т-38,у меня и альфа-модель есть от Паши Игнатова и размеры подходящие( в рамки входит),как думаешь будет интересна такая машина?

Т-38... не знаю, не знаю...
Уж очень специфичная машина.

Цитата:

---

Сообщение от HAL

Т-38... не знаю, не знаю...
Уж очень специфичная машина.

---

Жаль,очень интересная машина!Ну тогда возьмусь за Самуа С-35,французов мало,а они красивые.:)

Давай Рено замутим:)

Цитата:

---

Сообщение от İlgar_İsmailov

Жаль,очень интересная машина!Ну тогда возьмусь за Самуа С-35,французов мало,а они красивые.:)

---

Французов мало... интересно...

Цитата:

---

Сообщение от Лось13

Давай Рено замутим:)

---

Какой ФТ-17 или Рено Д-2 генерала де Голя? ФТ-17 есть у меня благодаря Толе!А вот на Д-2 информации кот наплакал.:(

Цитата:

---

Сообщение от HAL

Французов мало... интересно...

---

Вот и я говорю.Андрей В-1бис делает ,Чар-2 есть в 16-том,а на Самуа я уже и чертежи напечатал и 3Д модель делают.Должно быть не плохо.

Цитата:

---

Сообщение от İlgar_İsmailov

Вот и я говорю. Андрей В-1бис делает...

---

Я в курсе...

Итак заказанные 3 комплекта готовы.Новая ходовая выглядит так.К сожалению лишних комплектов не осталось ,будем надеяться, на то что заказчики выложат обзор и отзывы по сборке.Мне самому интересно.:)
http://images.vfl.ru/ii/1572853325/3...28439051_m.jpg
http://images.vfl.ru/ii/1572853362/9...28439056_m.jpg

Ну вот наконец доставили первую(последнею) пред серийную партию деталей для набора T-26 и Vikcers E теперь можно взглянуть на весь набор целиком.Это результат двухлетней работы над набором Т-26.От начала штучного изготовления к мелкосерийному(до 5 штук),а теперь есть технология и возможность выпускать подобные наборы серийно(сотнями).Модель можно и нужно усовершенствовать в дальнейшем,но главное она уже есть.Дальше слово за вами,нужно ли вам это ,самим создавать машины которые вам нужны и интересны,или же сидеть и ждать пока "фирма" сделает очередную модификацию давно выпускаемых машин.
У нас есть все необходимое для проектирования,изготовления и выпуска любых моделей,нужно только желание и мы можем создать с вашей помощью целый ряд замечательных машин и тем самым не только пропагандировать наше хобби ,но ознакомить с нашей техникой и зарубежных коллег!

http://images.vfl.ru/ii/1573537425/c...28530542_m.jpg


http://images.vfl.ru/ii/1573537995/6...28530616_m.jpg
http://images.vfl.ru/ii/1573538174/4...28530633_m.jpg

http://images.vfl.ru/ii/1573538118/e...28530628_m.jpg

Ильгар, огромный объем работы! Молодец!

Скажи, а набор Т-26 вот такого вида возможен?

https://cont.ws/uploads/pic/2019/10/...%20%281%29.jpg

Цитата:

---

Сообщение от HAL

Ильгар, огромный объем работы! Молодец!

Скажи, а набор Т-26 вот такого вида возможен?

---

Спасибо Алексей!:thx:
Скажу даже больше, он доступен! Т-26 1936 года с цилиндрической башней делает Анатолий Чекин ,именно в таком варианте.А у меня сейчас идет работа над вариантом с конической ранней башней.
http://images.vfl.ru/ii/1573547689/9...28532089_m.jpg
http://images.vfl.ru/ii/1573547368/d...28532033_m.jpg

Добрый день дорогие друзья и коллеги!

Пришло время подводить итоги и определяться с планом дальнейших действий, и в этом мне понадобиться ваш совет и помощь.
Начиная работу над проектом Т-26 вместе с Анатолием и Пашей,я и не думал что все так далеко зайдет. :)В начале я просто хотел построить интересную мне машину и как и многие, иметь её в своей коллекции.

Но в процессе работы над проектом с ребятами, я получил огромное удовлетворение от самого процесса и осознал эффективность групповой стройки.Результатом 3 месячной работы стали три модели Т-26.

И я понял,что гораздо интереснее создавать танки самим,нежели покупать и дорабатывать готовые машины(ни чего не имею против,сам начинал с этого и дальше буду).Вот и поставил задачу изучить мелкосерийное производство.Результатом стал набор "АзерИИ" Т-26 1932 года.Для информации себестоимость набора была около 300 у.е. а предлагал я его за 250, ибо набор был не полным и имел недостатки,которые я планировал устранить после бета-теста.К слову бета-тест этого набора показан здесь. http://carclub.az/forum/index.php?/t...r-ii-t-26-116/

Я хотел объединить бета-тест с конкурсом "Народный партворк",чтобы заинтересовать материально участников и сделать доступным набор разному по уровню контингенту (были наборы в полную стоимость,50% и даже бесплатные) ибо в таком случае эффективность бета теста была бы максимальной! По результату должны были внести изменения и выпустить мелкосерийную партию.Но к сожалению или к счастью ,проект был принят не однозначно,потому я отдал все наборы тем,кто давно хотел по той цене которую они предложили,на удивление результат вышел положительным и я решил пустить эти деньги на улучшение набора и освоения технологии серийного производства.Ну а результат вы увидите сами.Я сделал всего 3 набора по пред заказу ,ибо стоимость увеличилась вместе с качеством и все три комплекта отданы.Сразу скажу что выпуск малой серии обходиться дорого,и выгоднее делать по технологии серийного производства,нежели мелко серийного.В конце декабря(26-30) я полечу за второй партией наборов,если кому интересно можете обращаться.Два набора из этой партии уйдут в Питер и Москву и я надеюсь ребята не откажут в просьбе выложить подробно процесс сборки на форумах с указанием всех замечаний и пожеланий.Это последняя возможность внести изменения в эту модель перед запуском в серию.Надеюсь на помощь своих друзей и коллег, их рекомендации и аргументированную критику .

С уважением,
Ильгар Исмайлов.

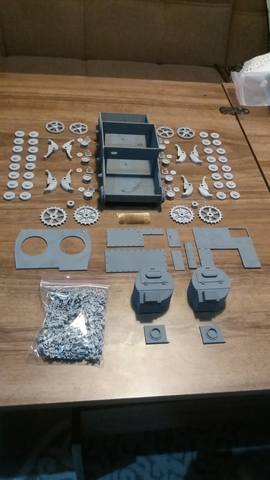

http://images.vfl.ru/ii/1575446091/d...28795880_m.jpg


http://images.vfl.ru/ii/1575446330/8...28795905_m.jpg

Вот последний обзор набора.
https://youtu.be/yb9g6hoB2Q0
