Я только начал,но подвижки уже есть.;)Цитата:
Сообщение от HAL
Для начала нарезали только боковины и два шпангоута из 3 мм полистирола. Верхняя часть корпуса вызвала много вопросов,потому мне пришлось поехать и самому участвовать в доработке файлов под резку.Это предварительная сборка без клея.
http://images.vfl.ru/ii/1547451835/0...24943635_m.jpg
http://images.vfl.ru/ii/1547451874/d...24943656_m.jpg
http://images.vfl.ru/ii/1547451930/4...24943683_m.jpg

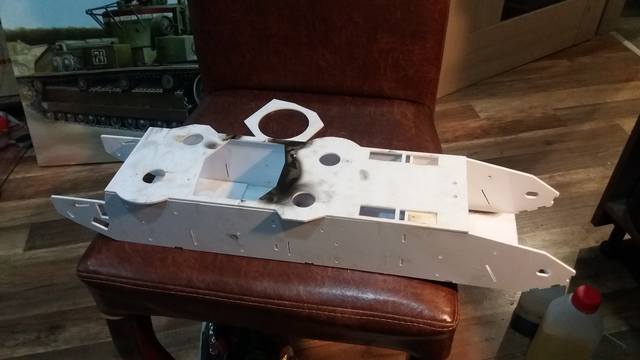

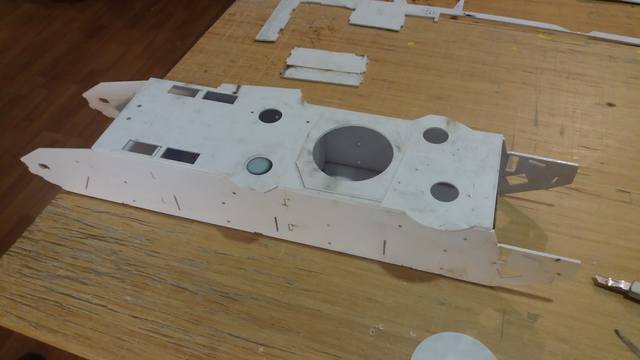

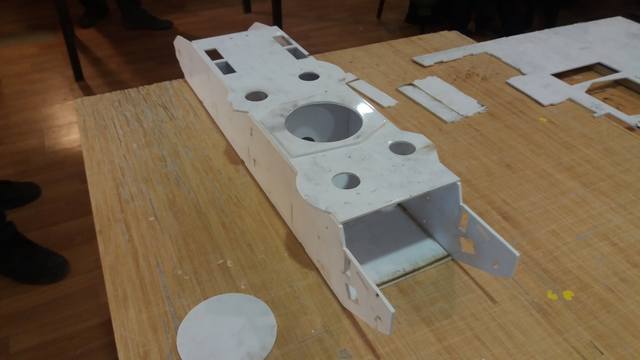

По мере обработки файла,мы нарезали оставшиеся детали корпуса и произвели "сухую сборку" в цеху.Один голый корпус уже не помещается на стуле! :eek:
Размер и мощь, вызывает восхищение этим танком,вот почему он и был звездой парада!;)
http://images.vfl.ru/ii/1547452622/e...24943837_m.jpg
http://images.vfl.ru/ii/1547452666/e...24943846_m.jpg
http://images.vfl.ru/ii/1547452729/d...24943855_m.jpg
Добравшись до дома,я тут же приступил к сборке корпуса.Для жесткости конструкции добавил ещё один шпангоут.Нижние листы пришлось резать и подгонять руками.
http://images.vfl.ru/ii/1547530276/8...24956079_m.jpg
http://images.vfl.ru/ii/1547530342/a...24956092_m.jpg
Примерил верхние листы и для сравнения поставил рядом "Виккерс".Разница как говориться на лицо.:)
http://images.vfl.ru/ii/1547530662/f...24956123_m.jpg
http://images.vfl.ru/ii/1547530710/2...24956129_m.jpg
Башня от Т-35 поздней модификации с двумя лючками,точнее только верхняя часть из моего набора Т-28.Примерил башни и тележки.
http://images.vfl.ru/ii/1547531283/7...24956179_m.jpg
http://images.vfl.ru/ii/1547531320/2...24956181_m.jpg
Картеры бортовых передач ,как впрочем и всё остальное пришлось резать вручную.Была задумка сделать задние люки открывающимися для смазки редукторов,но лист с вентилятором всё равно будет съемный.
http://images.vfl.ru/ii/1547544999/5...24959149_m.jpg
http://images.vfl.ru/ii/1547545071/d...24959174_m.jpg
http://images.vfl.ru/ii/1547545124/a...24959190_m.jpg

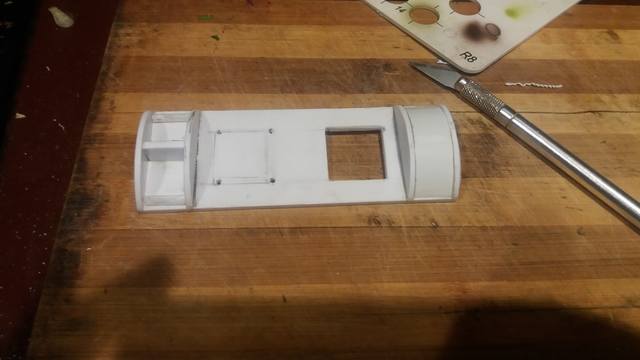

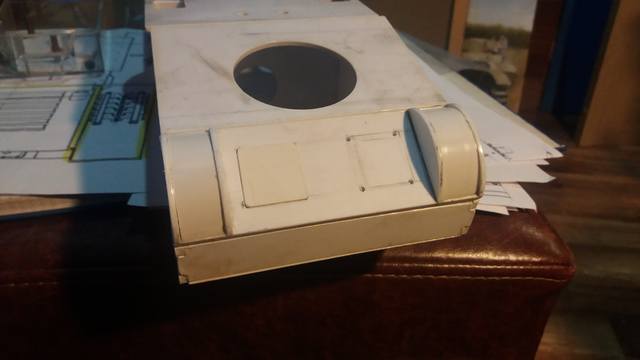

Даширак незаменим в моделизме.:Dосталось "доварить" и добавить болтов.
http://images.vfl.ru/ii/1547548737/e...24959900_m.jpg
http://images.vfl.ru/ii/1547548796/9...24959909_m.jpg
Вырезал и второй люк и сделал имитацию сварочного шва.Ушло 2 часа!Примерил движки,всё прекрасно подходит,правда для установки рабочего вентилятора места нет,но что нибудь придумаем.;)
http://images.vfl.ru/ii/1547619892/e...24971465_m.jpg
http://images.vfl.ru/ii/1547619946/0...24971472_m.jpg
Немного дело тормозиться потому ,что работать могу только по выходным,но зато есть время изучить матчасть. Нашел прототип своей машины,на него более 80 снимков!
Танк с цилиндрическими башнями, антенна на восьми опорах, главная башня позднего типа (два люка, две вертикальные планки), пулеметные башни без усиления, глушитель позднего типа, люк водителя двустворчатый. Вероятные годы выпуска - 1937-начало 1938. Танк оставлен в г.Городок (центр Городокского района Львовской области) улица Львовская (участок дороги Перемышль-Львов в черте города) напротив двухэтажного кирпичного дома со звездой - вероятно, дома комсостава (в послевоенное время по свидетельству местных жителей это был дом офицерского состава). Танк ехал на восток.
Видимо прорывался к своим.Состояние неплохое,особых внешних повреждений ,кроме части антенны нет,пулемёты сняты,видимо поломка мотора или тупо кончилось топливо.
http://images.vfl.ru/ii/1547709092/3...24987023_m.jpg
http://images.vfl.ru/ii/1547709130/9...24987029_m.jpg
http://images.vfl.ru/ii/1547709173/1...24987038_m.jpg
а мне кажется он просто сел на брюхо и его не смогли достать так как нечем...
